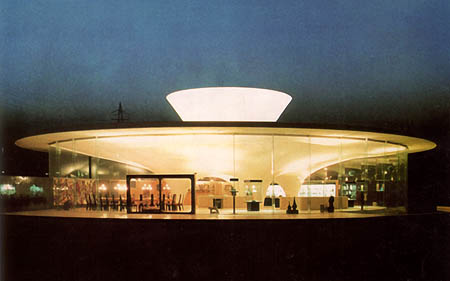

Keramion Frechen - Galerie für Keramik

Bauzeit: 1970 - 1971
Architekt: Atelier Neufert, Köln
Tragwerksplanung: Prof. S. Polonyi & R. v. Kalmar, Berlin

Meine Leistung als Angestellter:

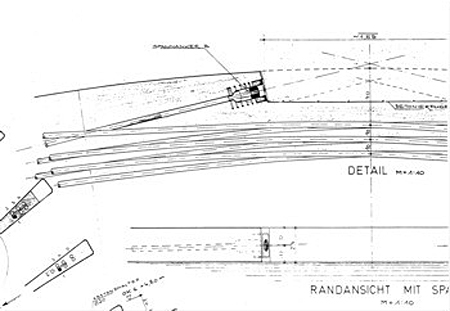

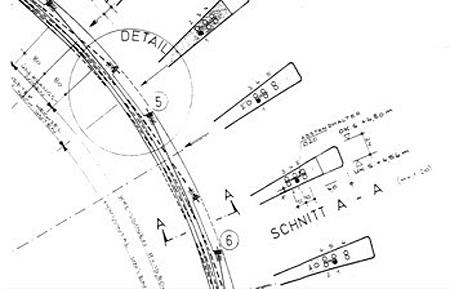

Ausführungsplanung der Schale.

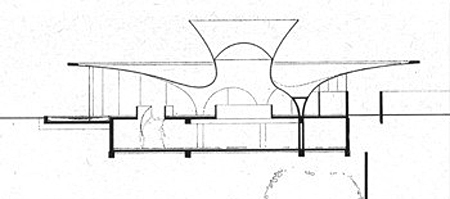

Verspannte Stahlbeton-Schalenkonstruktion auf 5 im Kreis stehenden und mit der Schale integrierten tulpenartigen Stützen auf einem Untergeschossbau. Durch radialen Druck von außen erzeugt durch Seilverspannungen im verdickten Außenrand erhält die Schale ihre Stabilität. Außendurchmesser 32 m, Schalendicke 8 cm mit verdicktem Außenrand von 24 cm, tulpenähnliche Innenschalendicke 6 cm.
